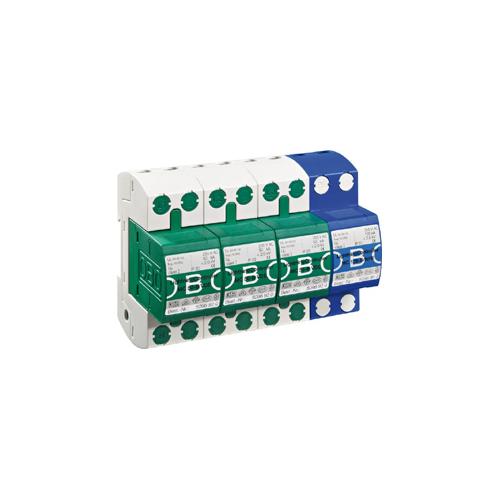

一级电源防雷器(MC50-B/3+NPE)

型号

MC 50-B

标称电压 UN

230 V/50-60 HZ

最大持续工作电压 UC

255 V

需求等级
－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

B
Ⅰ级

雷电保护区

0→1

绝缘电阻 Rins

>100 MΩ

电压保护水平 Up

<2 kV

响应时间 TA

<100 ns

浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数
峰值电流 Iimp
电量 Q
单位能量 W/R

50 kA
25 As
0.63 MJ/Ω

保护器在UC下的市电后续电流遮断能力
最大非对称短路电流 Ip

12.5 kArms
25 kA

最大串联保险丝（仅在电网中无此保险丝时需要）

500 A gL/gG

短路耐受能力（串联500A gL保险丝）
最大非对称短路电流 Ip

17.6 kArms
25 kA

温度范围 υ

-40℃到+85℃

空气湿度

≤95%

IP 等级

IP 20

连接体横截面积 单股/多股/多股软线
紧固扭矩（MA）至少4Nm

10-50/ 10-25/ 10-35mm2
AWG 8-2

安装

卡接在35mm2导轨上（根据DIN EN 50022）

定 货 信 息

产 品 型 号

产 品 说 明

OBO MC50-B/3+NPE

三相四线高能量电源防雷器带防爆模块

OBO MC50-B

高能量电源防雷模块

OBO MC125-B/NPE

高能量NPE电源防雷块

型号

额定工作电压

类型

MPD-2/D-5-T

5V

2线，带测试功能

MPD-3/D-5-T

5V

3线，带测试功能

MPD-4/D-5-T

5V

4线，带测试功能

MPD-2/D-24-T

24V

2线，带测试功能

MPD-3/D-24-T

24V

3线，带测试功能

MPD-4/D-24-T

24V

4线，带测试功能

MPD-2/D-48-T

48V

2线，带测试功能

MPD-3/D-48-T

48V

3线，带测试功能

MPD-4/D-48-T

48V

4线，带测试功能

Life Control

测试装置（编号5096786）

接地条VB-MDP/10-MD

用于10个防雷器

型号

MDP-.../D-5-T

MDP-.../D-24-T

MDP-.../D-48-T

保护线数

2 ︱ 3 ︱ 4

2 ︱ 3 ︱ 4

2 ︱ 3 ︱ 4

最大交流工作电压 Uc AC

7V

20V

41V

最大直流工作电压 Uc DC

10V

28V

58V

额定负载电流 IL

580mA

标称放电电流 In

5KA

最大放电电流 Imax

10KA

电压保护水平 Up

line-line@C1(0.5KV/0.25KA)

line-line@C1(1KV/0.5KA)

≤35V

≤45V

≤55V

≤65V

≤95V

≤110V

串联电阻

2.35Ohm

插入损耗

3dB@100MHz

保护等级

IP20

宽度                                                                                                             8.7mm
