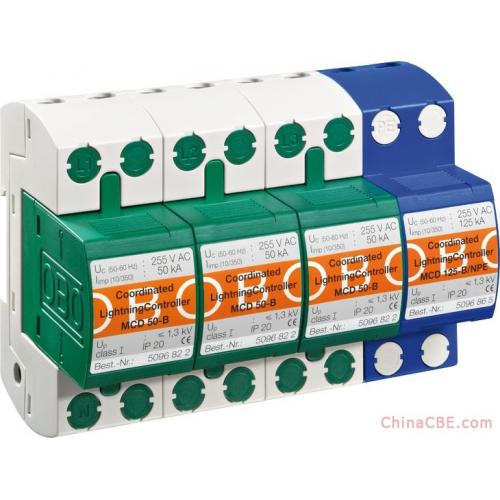

产 品 型 号：OBO MCD50-B/3+NPE
产 品 名 称：三相四线高能量电源防雷器带防爆模块
|
使 用 优 点：
-- B级和C级防雷器可并联安装在同一配电柜，而无需设计退耦装置；
-- 节省45%以上的安装空间；
-- 节省费用及安装空间；
-- 能够封闭安装有任何标准的配电箱中；
-- 容易进行凯文接线方式连接；
-- 无需接地跳线，安装更方便、更安全；
-- 可方便进行检测及维护；
|
|
功能和应用领域：
|
|
|
MCD 50-B和MCD 125-B/NPE满足标准DIN VDE 0675 Part6（Draft 11.89）A1、A2类防雷器的需求备件，以及标准IEC61643-1（02.98）
|
|
对第I级防雷器的要求，他们与后级限压型防雷器配合使用时，无需设计退耦装置，可以将两级防雷器安装在一起。访产品是OBO在间隙型
|
|
防雷器的多电极石墨堆又叠技术新发展。防雷器的多电极石墨堆又叠技术新发展。
|
|
|
|
MCD 50-B以其低保护电压水平（Up＜1.3KV）的特性，确保了与C级防雷器的配合使用时不需要设计退耦装置也不需要在B级与C级之间留
|
|
一定的安装距离。这样它可以节省超过45%的安装空间，MCD 50-B这个特性特别是对紧凑型EMC概念有着特殊的贡献。另外，NPE放电间
|
|
隙MCD 125-B/NPE防雷器其大通流量特性系统中使用，可以同时作为B级和C级防雷器的NPE保护模块，节省费用及安装空间。
|
|
|
|
新的MCD 50-B和MCD 125-B/NPE防雷器首选的应用环境是需要有紧凑的防雷保护概念或者需要在一个独立的小型房内安装B和C两极防雷
|
|
器的环境。例如：移动、微波通信基站。
|
|
|
|
注 意 事 项：
|
|
MCD 50-B的石墨电极表面经过特殊处理，在直流电压下其绝缘电值较低，但是当其两羰加载100V以上的交流电压时，其绝缘电阻值将达到100MΩ
|
|
以上。因此该产品不适合使用直流绝缘测试仪来测试其绝缘电阻，也不推荐应用在直流电路的防雷保护。
|
|
|
|
OBO MCD50-B/3+NPE 主要技术参数
|
|
型号
|
MCD 50-B
|
MCD 125-B/NPE
|
|
标称电压 （Un）
|
230 V/50-60Hz
|
|
最大持续工作电压 （Uc）
|
255V
|
|
防雷器等级-按照DIN VDE 0675 Part6 A1、A2
-按照IEC 61643-1
|
B 类
I 级
|
|
雷电保护区 （LPZ）
|
0 — 2
|
|
电压保护水平 （Up）
|
＜1.3KV
|
|
响应时间（tA）
|
＜100ns
|
|
脉部电流测试 -根据IEC62305-1规定雷电电流参数
峰值电流（Iimp）
电量（Q）
单位能量（W/R）
|
50KA
25As
0.63 MJ/Ω
|
125KA
62.5As
3.9 MJ/Ω
|
|
在Uc下的续流遮断能力（lfi eff）
（lfi peak）
|
12.5KArms
25KArms
|
100A
|
|
最大中联保险丝（仅在电网中无此保险丝时需要）
|
50 0A gL/gG
|
|
|
短路耐受能力对比（lpeak）
|
25KArms
|
|
|
外壳材料
|
红色强化热塑性玻纤材料
|
|
温度范围 （0C）
|
－400C...＋800C
|
|
IP等级
|
IP 20
|
|
连接线截面积 单股/多股/多股软线
紧固扭矩（MA）到少4Nm
|
10-50/ 10-35/ 10-25mm2
AWG 8-2
|
|
安装
|
最小10mm2单导线,最大50mm2多绞线/35mm2的单导线
|
|
定 货 信 息
|
|
产 品 型 号
|
产 品 说 明
|
|
OBO MCD50-B/3+NPE
|
三相四线高能量电源防雷器带防爆模块
|
|
OBO MCD50-B
|
高能量电源防雷模块
|
|
OBO MCD125-B/NPE
|
高能量NPE电源防雷块
|
|
|
|
|
|
|
深 圳 市 科 盈 讯 电 子 技 术 有 限 公 司
电话：0755-88876858 、13808856376
详情请登陆：http://www.coexun.com
产 品 型 号：OBO MCD125-B/NPE OBO MC125-B/NPE
产 品 名 称：高能量间隙型电源防雷模块
|
技术参数
|
|
型号
|
MC125-B/NPE MCD125-B/NPE
|
|
标称电压
|
230 V/50-60 HZ
|
|
额定电压(最大持续操作电压)
|
255V
|
|
电压保护水平
|
<2 kV
|
|
浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数
峰值电流 Iimp
电量 Q
单位能量 W/R
|
125 kA
62.5 As
3.9 MJ/Ω
|
|
雷电保护区
|
0→1
|
|
响应时间
|
≤100ns
|
|
保护器在UC下的市电后续电流遮断能力
|
100 Arms
|
|
IP 等级
|
IP 20
|
|
连接体横截面积 单股/多股/多股软线
紧固扭矩（MA）至少4Nm
|
10-50/ 10-25/ 10-35mm2
AWG 8-2
|
|
产品介绍
