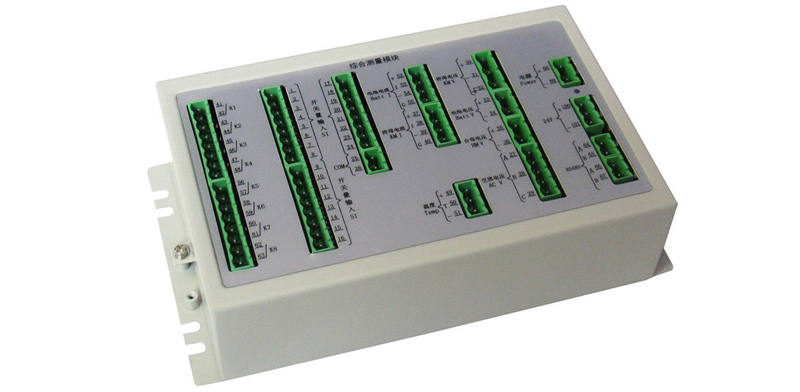

XN-1000系列综合测量模块负责采集直流系统中必要的数据量，然后通过RS485通信接口将数据上传到监控主机。
功能特点：
1、交流测量：检测1路三相交流电压；
2、直流测量：检测3路直流电压，2路电流，1路电池温度，
3、直流母线绝缘测量：1路；
4、开关量输入：检测24路开关量输入；
5、开关量输出：提供8路开关量输出，其中K1、K2、K3可用于控制5/7级硅链。
技术参数：
|
型 号
|
XN1000A系列
|
|
交流电压
|
测量范围：0～500VAC；304～456VAC范围内测量误差≤±1.0%
|
|
控母电压
|
测量范围：0～300VDC；90%～130%额定电压范围内测量误差≤±0.5%
|
|
合母电压
|
测量范围：0～300VDC；90%～130%额定电压范围内测量误差≤±0.5%
|
|
电池电压
|
测量范围：0～300VDC；90%～130%额定电压范围内测量误差≤±0.5%
|
|
控母电流
|
测量范围：0～100A；20%～100%量程内测量误差≤±1%
|
|
电池电流
|
测量范围：0～±100A；20%～100%量程内测量误差≤±1%
|
|
电池温度
|
测量范围：-10℃～+100℃；测量误差≤±3℃
|
|
绝缘测量
|
测量范围：0～100M
|
|
通信接口
|
RS485,提供2个接口，便于接线
|
|
电源
|
电源输入范围：90～300VDC或85-265VAC，功率≤40W
|
|
外形尺寸
|
194×80×50
|
 |
