特性：
• LED切相调光电源，调光范围0-100%
• 适合后沿切相Mosfet调光器和前沿切相Traic可控硅调光器
• 具有主动式PFC功能 0.90以上
• 隔离式恒流 ±1%
• 超小体积，独特紧凑型设计
• 简便 自锁式压线盖
• 螺丝锁紧大接线端子
• 自然风冷
• 适用于LED家用照明和商业照明等应用
• 安全无负载保护装置
• 输出过载、开路、短路保护
• 过温保护功能
• 安装经济便捷
• 符合世界照明设备安全规范
• 保护等级II
• 3年保固
一、通用描述
PE294调光LED电源是我公司开发的一款高功率因素、高效率、高精度的LED 恒流调光驱动电源，采用美国高效、稳定、低损耗的开关控制芯片,使用性能优良的元器件，具有低噪声、节能、环保、长寿命等特点。
针对可控硅调光调光器独创IHC技术和DCC技术，业界领先。
1:IHC技术( Intelligent Holding Current)
智能调节维持电流，适合不同的可控硅调光器，在全调光范围内保证调光平滑、稳定、不闪烁。
2:DCC技术(Dual constant current)
初级与次级双重恒流，用起来更放心，高精度恒流可达±1%，温度变化对恒流精度影响小。
二、电气规格
|
型号
|
PE294B
0730
|
PE294B
0735
|
PE294B
1230
|
PE294B
1225
|
PE294B
1270
|
PE294B
1260
|
|
输出
|
输出功率
|
7.2W
|
8.4W
|
12.6W
|
10.5W
|
10.5W
|
12W
|
|
恒流电压
|
9-24
|
9-24
|
25-42
|
25-42
|
6-15
|
9-20
|
|
恒流电流
|
300mA
|
350mA
|
300mA
|
250mA
|
700mA
|
600mA
|
|
恒流精度
|
±1%
|
±1%
|
±1%
|
±1%
|
±1%
|
±1%
|
|
纹波
|
400mVp-p
|
400mVp-p
|
500mVp-p
|
500mVp-p
|
400mVp-p
|
500mVp-p
|
|
启动时间
|
<500mS
|
<500mS
|
<500mS
|
<500mS
|
<500mS
|
<500mS
|
|
输入
|
电压范围
|
200-250
|
200-250
|
200-250
|
200-250
|
200-250
|
200-250
|
|
频率范围
|
47-63Hz
|
47-63Hz
|
47-63Hz
|
47-63Hz
|
47-63Hz
|
47-63Hz
|
|
功率因数
|
PF>0.88
|
PF>0.88
|
PF>0.88
|
PF>0.88
|
PF>0.88
|
PF>0.88
|
|
交流电流
|
0.045
|
0.045
|
0.045
|
0.045
|
0.045
|
0.045
|
|
保护
|
开路保护
|
限压保护方式,输出为最高电压.
|
|
短路保护
|
打嗝模式,异常条件移除后可自动恢复
|
|
过流保护
|
双恒流限制,不存在过流的可能
|
|
过压保护
|
27V
|
27V
|
43V
|
43V
|
18V
|
27V
|
|
环境
|
工作温度
|
-20~ +65℃
|
-20~ +65℃
|
-20~ +65℃
|
-20~ +65℃
|
-20~ +65℃
|
-20~ +65℃
|
|
工作湿度
|
20-95%RH
|
20-95%RH
|
20-95%RH
|
20-95%RH
|
20-95%RH
|
20-95%RH
|
|
储存温度
温度
|
-40~ 85℃
10~95%RH
|
-40~ 85℃
10~95%RH
|
-40~ 85℃
10~95%RH
|
-40~ 85℃
10~95%RH
|
-40~ 85℃
10~95%RH
|
-40~ 85℃
10~95%RH
|
|
温度系数
|
±0.03%/℃(0-50℃)
|
±0.03%/℃(0-50℃)
|
±0.03%/℃(0-50℃)
|
±0.03%/℃(0-50℃)
|
±0.03%/℃(0-50℃)
|
±0.03%/℃(0-50℃)
|
|
安规
和电磁
兼容
|
安全规范
|
EN 61347-2-13:2006 /EN 61347-1:2008
|
|
耐压
|
I/P-O/P:3.75KVAC
|
|
绝缘阻抗
|
I/P-O/P:100M Ohms / 500VDC /25℃/70%RH
|
|
电磁干扰
|
EN55015
|
|
谐波电流
|
EN6000-3-2/EN6000-3-3
|
|
电磁耐受
|
EN6000-4-2
|
|
其它
|
尺寸
|
98*39*26 mm(L*W*H)
|
|
包装
|
100*40*26.5 mm(L*W*H)
|
注：
1. 产品输出电流可以跟据客户要求进行相应调整。
2. 如未特别说明，所有规格参数均在输入为220VAC、额定负载、25℃环境温度下进行量测。
3. 当输入电压低于200VAC时，输出电流将随着输入电压的下降而降低，这也是调光电源一个特性。
三、 产品外形尺寸
![]()

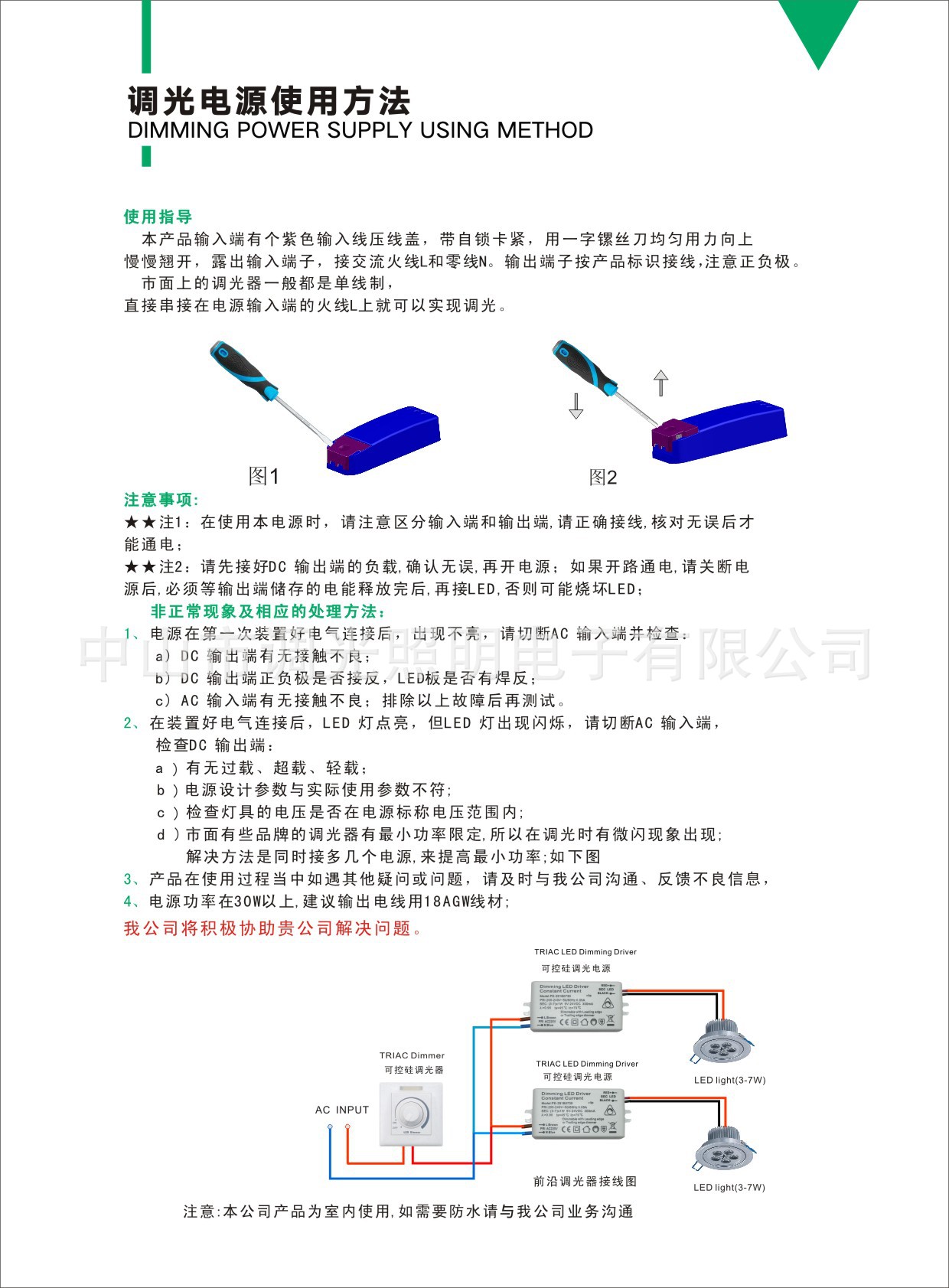

四、使用指导
接交流火线L和零线N。输出端子按产品标识接线，注意正负极。
市面上的调光器一般都是单线制，直接串接在电源输入端的火线L上就可以实现调光。
注意事项:
★★注1：在使用本电源时，请注意区分输入端和输出端,请正确接线,核对无误后才能通电；
★★注2：请先接好DC 输出端的负载,确认无误,再开电源；如果开路通电,请关断电源后,
必须等输出端储存的电能释放完后,再接LED,否则可能烧坏LED；
五、非正常现象及相应的处理方法：
1、电源在第一次装置好电气连接后，出现不亮，请切断AC 输入端并检查：
a) DC 输出端有无接触不良；
b) DC 输出端正负极是否接反，LED板是否有焊反；
c) AC 输入端有无接触不良；排除以上故障后再测试。
2、在装置好电气连接后， LED 灯点亮，但LED 灯出现闪烁，请切断AC 输
入端，检查DC 输出端：
a）有无过载、超载、轻载；
b）电源设计参数与实际使用参数不符。
3、产品在使用过程当中如遇其他疑问或问题，请及时与我公司沟通、反馈
不良信息，我公司将积极协助贵公司解决问题。
六、声明：
图片与规格供参考，以实物为准，规格如有变化，另行通知。
|
